1、用途介紹：
整套系統由端子裁切、研磨設備（一體機）、腐蝕（專用）、顯微成像系統、端子分析系統、標準鑒定尺（0.1mm)、LED光源、計算機等單元組成，端子顯微分析系統能觀察物體時立體感強，成像清晰，具有較長的工作距離，采用人體力學設計，模塊化組合，流水線式工作流程，讓操作更方便快捷。 省時省力，極大地提高了端子斷面質量檢驗的速度。
整車線束應符合：VW60330，QC/T29106-2004 汽車低壓電線束技術條件
（1）規定了檢驗線束尺寸的標準。
（2）規定了電線束中所用材料和零部件所符合的性能要求。
（3）規定了端子與線束的連接方法及連接后應符合的要求。
（4）規定了端子與線束連接點應符合的要求。
（5）密封塞在壓接時不應損傷。電線與密封塞之間、密封塞與護套之間不應有目視可見的間隙。
（6）電線束包扎時，應緊密均勻，不應松散。采用保護套管時，無位移和影響電線束彎曲現象。
（7）電線束中電線及零部件應正確裝配，不應有錯位現象，端子在護套中不應脫出。
（8）電線束中線路導通率為 100%，無短路、錯路現象。
（9）電線束需要進行耐高、低溫、濕度循環變化性能試驗；耐振動性能試驗；耐鹽霧性能試驗；耐工業 溶劑性能試驗等。
系統特點：
一：樣品制作方便，不用樹脂凝固
本系統制作一個樣品只用 3～5min，為您節省了大量的時間，提高了工作效率。傳統的樹脂凝固法是將樣品先樹脂固化、樹脂切斷、粗磨、研磨。做一個樣品要花數小時，而且會影響測量精度。
二：端子專用夾具可適合各種尺寸的端子
新開發的夾具可適合各種型號的端子。切割研磨時不用擔心咬線牙變形或芯線飛出。也不需要特殊的技能，軟件操作精確快捷，一鍵啟動完成計算數值并打出相應報告，操作簡單方便，同時提高工作效率。
2、圖像展示
儀器觸摸屏自動模式控制界面（采用日本原裝三菱 PLC 控制系統）

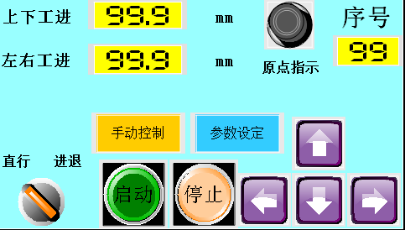

手動模式控制界面

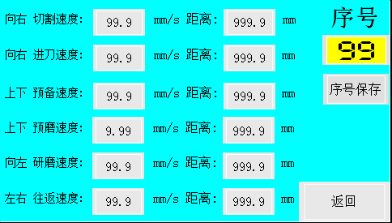

系統參數設定畫面，帶有系統設置記憶保存功能，及安全保護功能
2.1、一般要求
系統全套包括硬件、軟件及各種耗材。 系統能夠?qū)崿F(xiàn)自動切割和打磨。 軟件能夠?qū)崿F(xiàn)自動識別、讀取和檢測端子的各項數據并進行判定測量。
2.2 有防護安全保,障切割研磨時不會咬線牙變形或芯線飛出。
2.3 軟件除自動判別合格率外還具有輔助外觀判斷功能。
3 軟件特點與說明：

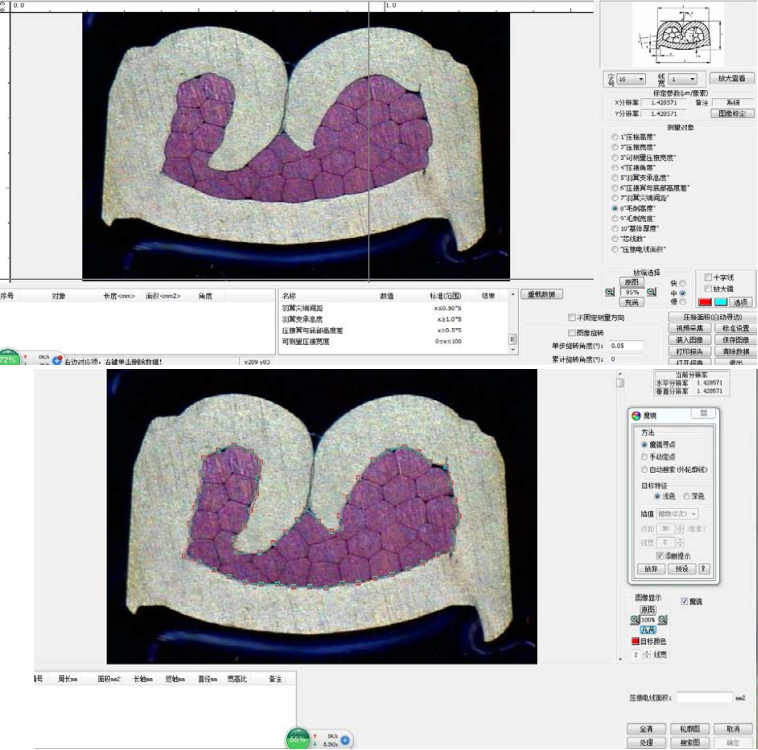

軟件具有自動搜索、魔鏡尋邊、手動搜索等功能，圖像在任何情況下都能選出軟件中相應的測量方式，找到邊緣并一鍵測量出壓縮比和壓縮率等相關數據，好學易懂，彌補了同類軟件操作過程中很多不足之處。比同類軟件更快捷更方便，大大縮短了操作時間，真正實現在3-5min內完成整個操作過程。
4 使用條件
a) 使用環境溫度：-20℃～+40℃；
b) 使用環境相對濕度：95％（該月月平均最低溫度為 25℃）
5 功能和性能要求
a) 機械組件配置：
· 自動切割研磨循環系統 1 套，范圍 0.05mm2~50mm2；
· 端子專用夾具 1付，范圍 0.05mm2~50mm 2；
· 配套切割砂輪片 3片
· 配套研磨砂紙100張
· 圖像還原清洗液 1 瓶（50ml）；
b) 影像成像系統配置：
· 端子截面顯微分析倍數：0.7-4.5X或1-5X（6檔），視頻總倍率：約30X-300X
· 高清工業 USB 2.0 視頻系統 300萬像素 1 套；
· 全白可調照明裝置冷光 LED 1 只；
c) 專用分析軟件配置：
· 最新款端子專用軟件（中文）1 套；免費升級。
（注：軟件設定為 VW60330 標準外；可根據 用戶的標準來設定不同的行業標準）
· 高精度校準尺 10mm/0.1mm× 1 把(精度：1um)；
d) 電腦
· 英特爾 CPU 雙核- 4GB 內存- 500G 硬盤
· 19 寸液晶顯示器-DVD 光驅- Windows 7 簡體操作系統
6 主要技術參數
a) 切割模塊
· 范圍：0.05mm2 到 50.00mm2；
· 轉速：2800 rpm；
· 儀器能夠全自動上下左右移動，切割、研磨，完成后復位，無需人工操作。
· 端子自動切割、研磨，時間為 60S；
· X、Z兩軸伺服自動控制系統，功率：40W；
· 能夠?qū)崿F(xiàn)自動送料切割和研磨。
b) 打磨模塊
打磨轉速：1400 rpm/min；
· 磨盤直徑：120mm；
· Z 微調范圍：自動可設置；
c) 蝕化部分
· 專用先進技術清洗液；不發黑、無氣味、無毒、清洗效果好。
d) 圖片攝取部分
· 端子切割、研磨完畢后，在攝取圖片時，端子夾具可精確定位在攝像頭的下方，不需手持夾具；
· 視頻的總倍率 20~300X；
· 高品質，低失真的光學儀器；
· 放大倍數： 0.7X/1X/1.5X/2.0X/2.5X/3.0X/3.5X/4.0X/4.5X
檔位定倍：0.7~4.5（全部）；
· 超亮的白色 LED 光源可6節控制。
e) 分析及存檔部分
· 300萬像素高清工業攝像頭，USB2.0接口，及配套軟件；
· 測試軟件具有自動尋邊、魔鏡尋邊、手動定點尋邊等功能；大大避免了全自動搜索中出現的缺陷或不足之處，充分的縮短了測試時間，單個測試時間為 3-5min完成。

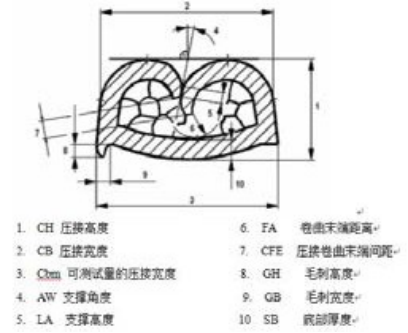

· 軟件自動進行判別是否合格（CH、CB、Cbm、AW、LA、FA、CFE、GH、GB、SB 以及壓縮比）；
f) 電源
· 220 VAC，50Hz，300W
110 VAC，60Hz，300W
· 體積和重量
· 重量：80 kg±10 kg
